In den meisten Fällen kann der LED-Streifen direkt an den LED-Controller angeschlossen werden. Das bedeutet, dass der LED-Streifen seinen Strom vom LED-Netzteil über den LED-Controller bekommt. Das geht aber nur, wenn der LED-Streifen nicht mehr als 65 Watt Leistung in Anspruch nimmt.
Sollten doch einmal mehr Meter LED-Streifen angeschlossen werden, die mehr als 65 Watt benötigen, empfehlen wir den folgenden Anschluss:
Sollen mehrere LED-Streifen angeschlossen werden, können die vier beziehungsweise zwei Ausgänge des LED-Controllers genutzt werden:
Verwendest du einen LED-Streifen, der zwei Kabel für die Adressierung benötigt, kannst du diesen so an zwei Ausgängen anschließen:
So werden bis zu vier LED-Streifen an den WLED-Controller angeschlossen:
Bei vielen LED-Streifen kommt es nach einigen Metern zu einem sichtbaren Spannungsverlust. Um diesem vorzubeugen, empfehlen wir immer die beidseitige Stromeinspeisung.

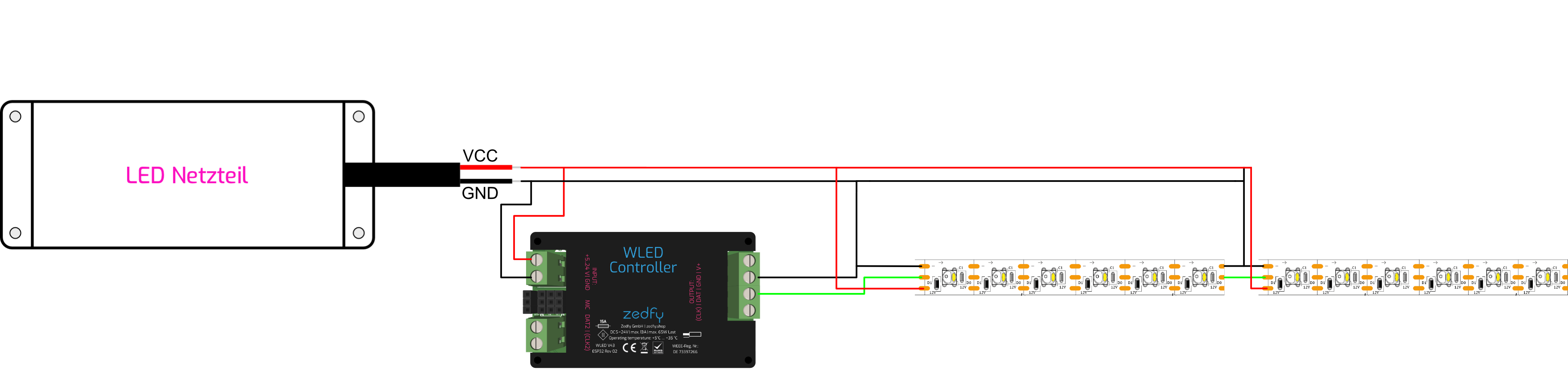

So kann auch ein weiterer angeschlossener LED-Streifen mit Strom versorgt werden, um einen sichtbaren Spannungsabfall zu vermeiden.
Ist die Kapazität des Netzteils ausgeschöpft und muss ein zweites verbaut werden, kann dieses wie folgt angeschlossen werden:
Sollen zwei LED-Streifen über zwei Netzteile und zwei Ausgänge angeschlossen werden, kann das wie folgt aussehen:
