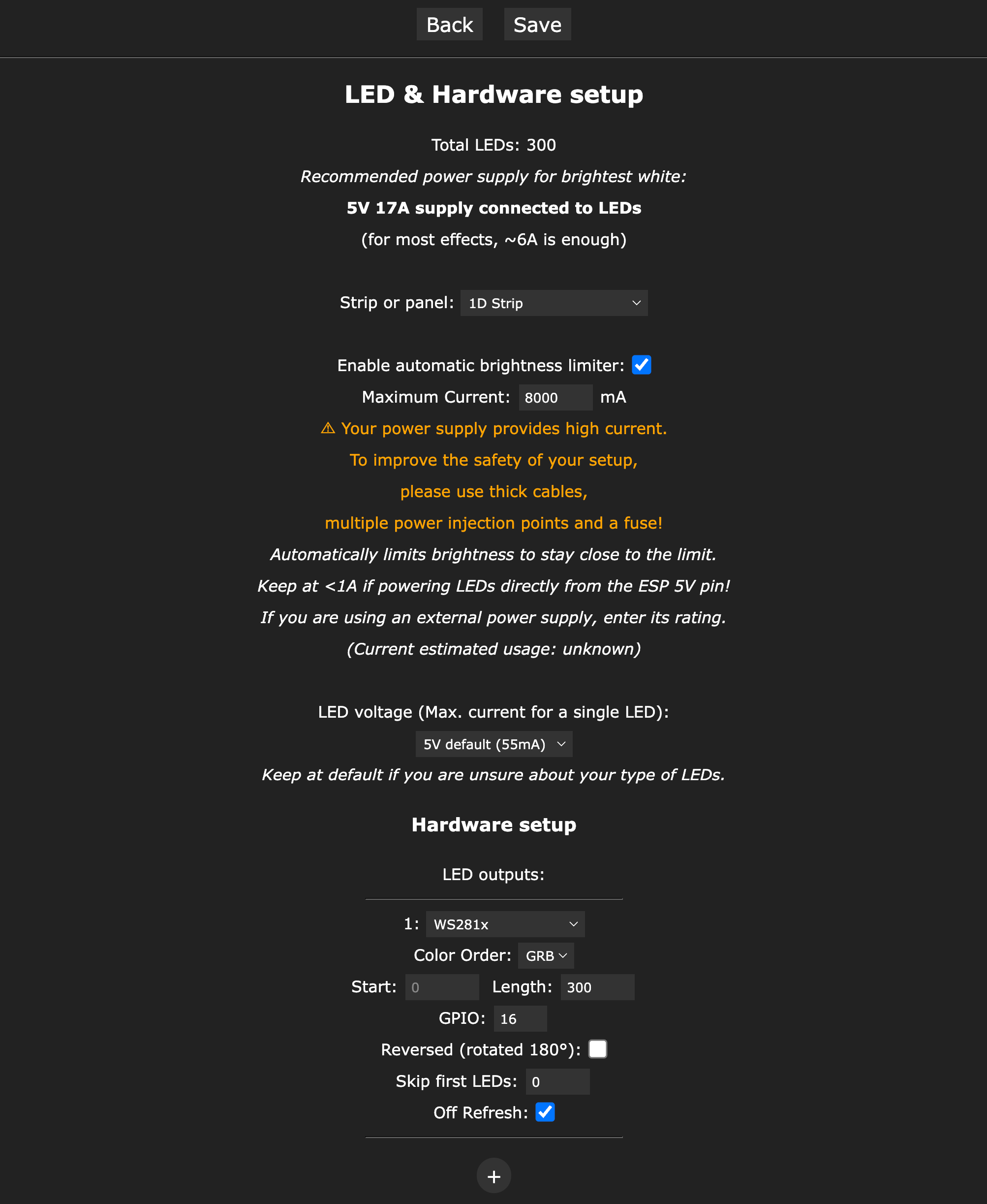

Damit der WLED-Controller verschiedene LED-Streifen Typen steuern kann, musst du in den Einstellungen hinterlegen, mit welchem LED-Streifen du arbeiten möchtest.
Strip or panel
Hier hast du die Möglichkeit dem WLED-Controller zu sagen, ob du mit einem LED-Streifen oder mit einer LED-Matrix arbeitest.
Wenn du eine LED-Matrix angeschlossen hast, muss du darauf achten, dass die Length bei den LED outputs hinterlegt ist (Pixel in der Breite x Pixel in der Höhe).
Enable automatic brightness limiter
Diese Einstellung gibt dir die Möglichkeit, deine LED-Streifen mit einem kleineren Netzteil zu versorgen.
Wir empfehlen allerdings, immer ein Netzteil zu verwenden, dass auch die benötigte Leistung aufbringen kann.
Hardware setup
Hier können wir die LED-Ausgänge wie die daran angeschlossenen LED-Streifen konfigurieren.
LED outputs:
1: Hier wird der Type deines angeschlossenen LED-Streifens hinterlegt. WS281x funktioniert in der Regel für die meisten RGB LED-Streifen ohne CLK.
Color Order:
Solltest du feststellen, dass die Farben nicht korrekt wiedergegeben werden, kannst du über diese Einstellungen die Reihenfolge der Farben anpassen.
Length:
Hier hinterlegst du die Länge deines LED-Streifens in Pixeln, also wie viele LEDs sich auf deinem LED-Streifen befinden.
GPIO:
Der GPIO Wert definiert, welcher LED-Ausgang auf deinem WLED Controller verwendet werden soll.
Ausgang 1: GPIO 16
Ausgang 2: GPIO 18
Solltest du einen LED-Streifen mit CLK verwenden, ist der CLK GPIO für Ausgang 1: GPIO 12 und für Ausgang 2: GPIO 13.
Reversed (rotated 180°):
Über diese Einstellung kannst du deinen LED-Streifen um 180 Grad umdrehen, damit dieser umgekehrt angesteuert werden kann.
Skip first LEDs:
Falls du die ersten X LEDs deines LED-Streifens nicht ansteuern möchtest, kannst du hier hinterlegen, wie viele LEDs es sein sollen.
Einen zweiten LED-Streifen hinzufügen
Um einen zweiten LED-Streifen hinzuzufügen, muss lediglich auf den Plus-Knopf klicken und den neuen LED-Streifen konfigurieren.

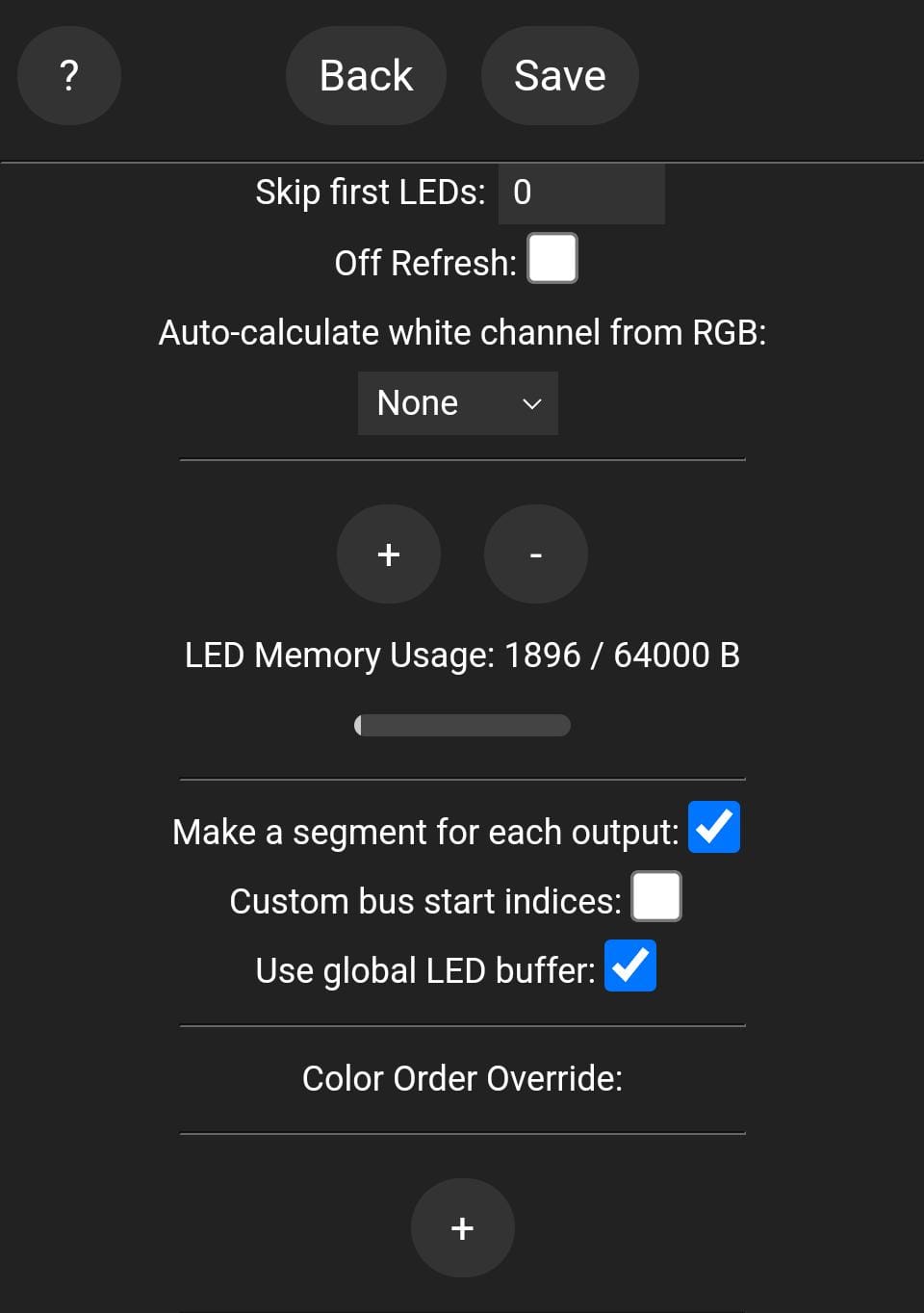

Die Steuerung der einzelnen Outputs läuft dann über die Segmente. Dafür müssen die Ausgänge/Outputs als Segments aktiviert werden. Das findest du unter Einstellungen --> LED Preferences.
