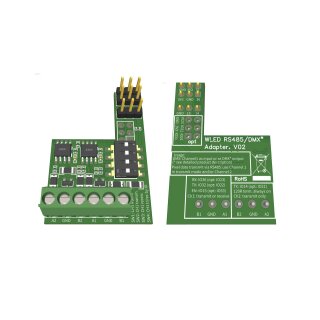

WLED Adapter für RS-485 Range Extender und DMX
Erweiterung für Zedfy WLED Controller
Zwei Kanäle:
- Kanal 1 = Ein- oder Ausgang
- Kanal 2 = Ausgang
Einsatzmöglichkeiten:
1. Um SPI LED Datensignal bis zu 300 Meter weit zu übertragen
2. Als DMX Ein- oder Ausgang
(Ab WLED 0.16.X)
RS-485 ESD-Schutz bis zu +/- 30kV
(IEC 61000-4-2 Level 4 ), EFT Schutz
35A (5/50 ns) (IEC 61000-4-4)
Dieser Adapter erweitert den Zedfy WLED Controller C012 um zwei RS-485 Schnittstellen. Diese können entweder als ein sogenannter „Long Range Extender“ verwendet werden, um den Datensignal zu LEDs über lange Strecken zu übertragen oder als DMX Ein- oder Ausgang (für DMX Eingang WLED SW ab 0.16.x notwendig).
Der erste Kanal kann als RS485 Sender oder Empfänger verwendet werden (einstellbar über DIP-Schalter) und hat einen zuschaltbaren 120-Ohm Abschlusswiderstand (über DIP-Schalter). Der zweite Kanal ist nur als Sender (Ausgang) verwendbar und hat einen festen 120-Ohm Abschlusswiderstand.
Ideale Erweiterung für den Zedfy WLED Controller
Dieser Adapter erweitert den Zedfy WLED Controller C012 um zwei RS-485 Schnittstellen. Diese können entweder als ein sogenannter „Long Range Extender“ verwendet werden, um den Datensignal zu LEDs über lange Strecken zu übertragen oder als DMX Ein- oder Ausgang (für DMX Eingang WLED SW ab 0.16.x notwendig).
Der erste Kanal kann als RS485 Sender oder Empfänger verwendet werden (einstellbar über DIP-Schalter) und hat einen zuschaltbaren 120-Ohm Abschlusswiderstand (über DIP-Schalter). Der zweite Kanal ist nur als Sender (Ausgang) verwendbar und hat einen festen 120-Ohm Abschlusswiderstand.
Betrieb als Long Range Extender
- Kanal 1 und/oder 2 können verwendet werden
- Einstellungen für LED-Daten in WLED: GPIO 32 für Kanal 1, GPIO 14 für Kanal 2
- Es können z.B. Ethernet oder Telefonkabel verwendet werden. Oder einfach ein verdrilltes Paar.
- Die geprüfte Übertragungslänge bis zu 300 Meter.
- Wenn der Controller und LED-Streifen von unterschiedlichen Netzteilen versorgt werden, muss auch GND-Verbindung über Übertragungskabel hergestellt werden.
- Auf LED Seite kann RS-485 Range Extender Empfänger verwendet werden
- DIP-Schalter Einstellungen für Kanal 1: 1 & 2 EIN, 3 & 4 AUS
Betrieb als DMX-Input
- Kanal 1 muss verwendet werden
- WLED Version ab 0.16.x, kompiliert mit ESP-IDF V4 notwendig. Aktuell nur als Alpha/Nightly build. verfügbar über https://wled-install.github.io
- Empfohlene DIP-Schalter Einstellungen: 1 EIN, 2 AUS, 3 EIN, 4 AUS
- WLED-Einstellungen für DMX-Input: DMX RX: GPIO 36; DMX TX: GPIO 32; DMX EN: GPIO 15.
- Anmerkung: DMX-Spezifikation erfordert, dass der Empfänger an der RS-485 Schnittstelle eine galvanische Trennung hat, um Masseschleifen zu vermeiden. Der Adapter selbst implementiert keine galvanische Trennung. Da jedoch mit WLED verwendeten LED-Streifen von einem galvanisch getrennten Netzteil betrieben werden, ist der ganze Controller mit dem Adapter und angeschlossenen LEDs vom AC Netz und damit auch von dem DMX-Sender typicherweise galvanisch getrennt und wird nur über DMX-Kabel mit diesem galvanisch verbunden. So werden Massenschleifen auch vermieden.
Betrieb als DMX-Output
- Kanal 1 muss verwendet werden
- WLED Software muss mit der Option WLED_ENABLE_DMX kompiliert werden. Außerdem muss die fest programmierte GPIO 2 auf GPIO 32 geändert werden. Nutzen Sie eine fertige WLED Version mit DMX out von https://wled-install.github.io.
Gefahrenhinweise:
- Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt.
- Dieses Produkt darf nur mit Sicherheitskleinspannung (SELF) betrieben werden (Schutzklasse III).
- Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
- Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand!
- Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
- Bewahren Sie diese Nutzungsinformationen digital oder ausgedruckt auf, so dass Sie immer darauf zugreifen können.
- Diese Produkt ist nur für den Einsatz in Geräten für wohnungsähnliche Umgebunden geeignet.
- Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.
- Jede andere Verwendung, als in diesen Nutzungsinformationen beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
